Техническое задание "Система снабжения сварочными газами"
Запрос клиента
Посетить площадку для подготовки коммерческого предложения по газификации цеха.
Задача
Разработка технического задания на систему подачи сварочных газов.
Отрасль
Машиностроение и металлообработка
География
Российская Федерация, г. Москва
Период реализации
2023
Объем работ
- Подготовлен отчет технологического консалтинга, включающий техническое задание "Система снабжения сварочными газами".
- Составлен поэтапный план действий по реализация проекта централизованного снабжения газами двух производственных площадок.
- Предложено оптимальное решение по размещению площадки для газового оборудования и источников газа.
- Предоставлен полный перечень нормативной документации, технических условий, стандартов. Выявлены особые точки контроля в системе газоснабжения.
- Сделан примерный расчет стоимости газовой смеси при производстве на месте.
- Даны рекомендации по монтажу с учетом особенностей существующей площадки и наличием окон в цехах.

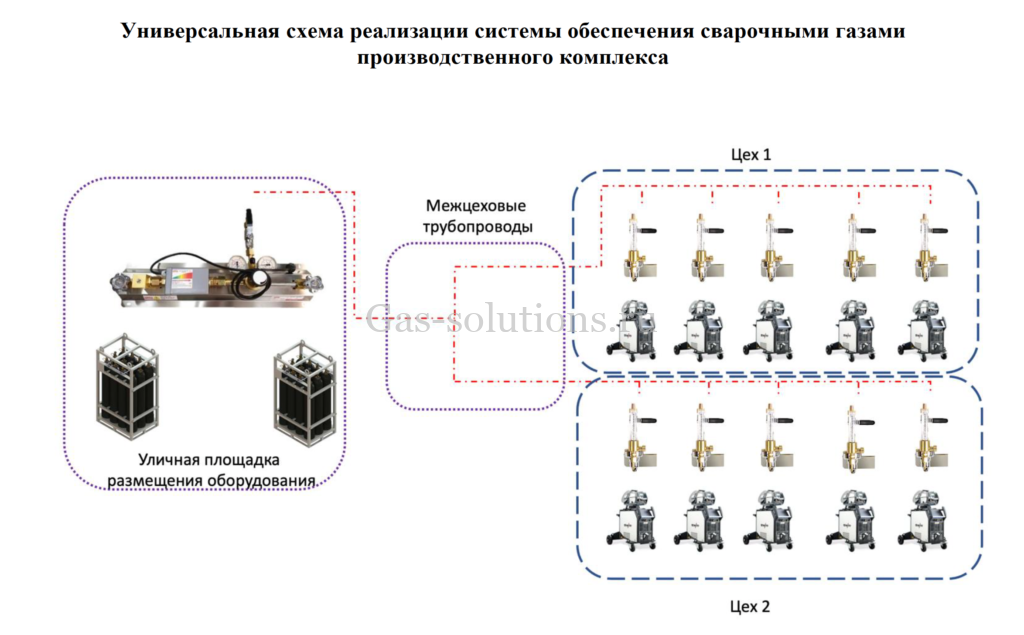

- Разработана универсальная схема системы газоснабжения с примерами и характеристиками оборудования.
Справочно
При разработке технического задания были учтены следующие особенности данной производственной площадки:
на одной территории размещены действующий цех с установленными сварочными постами и станками лазерной резки и новый цех на стадии внутренних отделочных работ;
ввиду размеров готовой продукции должна быть предусмотрена возможность свободного перемещения сварочных постов по цеху в диапазоне расстояния 15-20 м;
предусмотрен вариант перекрытия подачи газа для проведения ремонтных и сервисных работ;
предложены два варианта реализации системы газоснабжения: для каждого цеха по отдельности и централизованная система всего производственного комплекса.
По итогу с учетом расчетов, требований и задач клиента был рекомендован вариант:
Централизованная система газоснабжения всего производственного комплекса.
Данная система обеспечит непрерывную подачу газовой смеси в новый и действующий цеха с учетом возможного строительства дополнительных цехов в будущем и увеличения количества сварочных постов.
Преимущества:
- стабильная работа до 40 сварочных постов;
- одна площадка для оборудования – меньший объем строительных и монтажных работ;
- удобство эксплуатации и обслуживания системы;
- меньшее количество точек контроля;
- при данных объемах потребления является более эффективной и оптимальной системой снабжения сварочными газами.
