Разрядные рампы для чистых газов

Современные качественные комплектующие и технические решения используемые в рампе РР6 гарантируют неизменность качества газа. В конструкции рампы применяются трубные фитинги из нержавеющей стали, регуляторы давления с нержавеющими мембранами, змеевики к баллонам из нержавеющей стали со встроенным фильтром и обратным клапаном. Все элементы закреплены на нержавеющей панели. Рампа может быть дополнительно укомплектована устройствами финишной очистки, которые удаляют из газа нежелательные примеси — влагу, кислород, углеводороды и предохраняют дорогостоящее оборудование заказчика и технологические процессы в случае ошибочного подключения баллона с газом ненадлежащего качества. Назначение: аналитика, газовая хроматография, атомная абсорбционная спектрометрия, микроэлектроника, лазерная техника, фармацевтика и т.д. Рампа РР6 предназначена для подачи азота, углекислого газа, гелия, аргона, кислорода, водорода, пропана, ацетилена, метана, этана, криптона, ксенона, неона, моносилана, элегаза и газовых смесей, а также для коррозионно и химически активных газов, таких как аммиак, хлористый водород, сероводород. Для продуктов разделения воздуха, гелия, водорода, метана, углекислоты, окиси углерода на коллекторе устанавливаются манометры с диапазоном измерения от 0 до 250 бар. Для пропана от 0 до 25 бар, для ацетилена от 0 до 40 бар; для специальных газов в соответствии с их индивидуальными характеристиками. Продукция сертифицирована на соответствие техническому регламенту о безопасности машин и оборудования Российской Федерации.

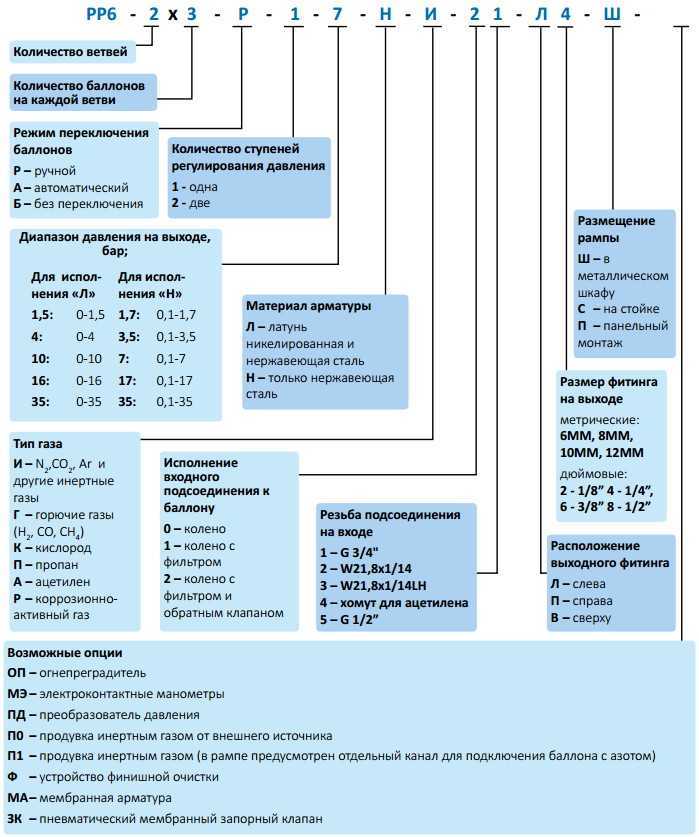

Кодировка рампы

Примечания:

рукоятка одного из регуляторов заблокирована, а рукоятка на втором регуляторе указывает на ветвь, расходование газа из которой предпочтительней. После того как газ в баллонах предпочитаемой ветви закончится, автоматически газ начнёт расходоваться из второй ветви. После замены баллонов на первой ветви, следует поменять приоритет в сторону второй ветви, чтобы продолжать опорожнять баллоны второй ветви, в то время как баллоны первой ветви будут оставаться в резерве полными
в рампах для горючего газа монтируется общий дренажный коллектор
в рампах для кислорода запорная арматура высокого давления и регуляторы давления применяются из никелированной латуни и обезжирены
вся арматура рамп для коррозионно-активных газов выполняется только из нержавеющей стали, а также монтируется общий дренажный коллектор

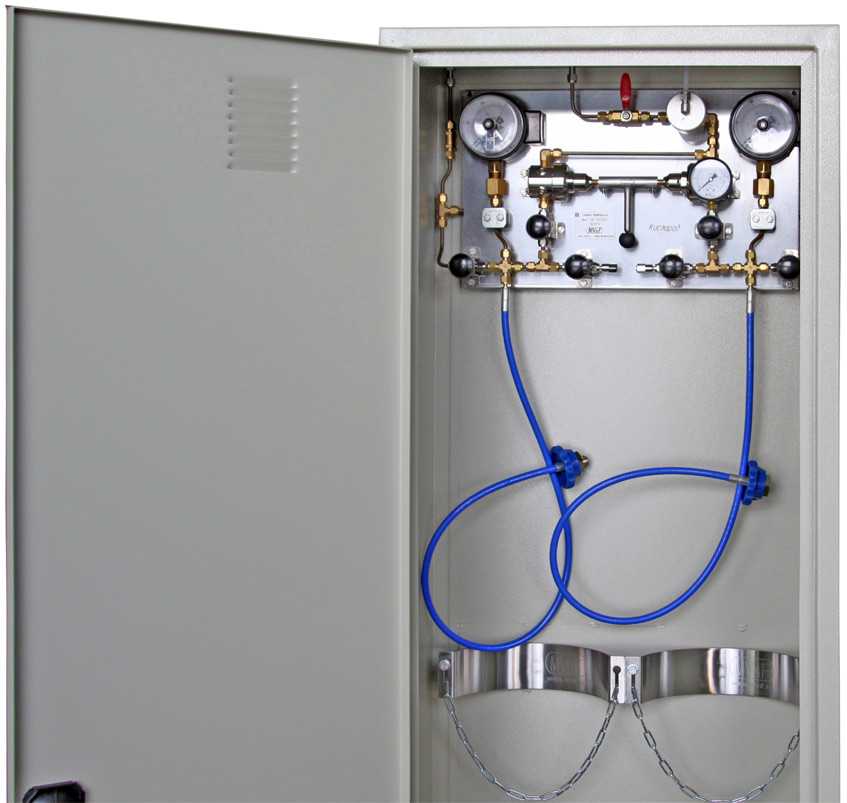

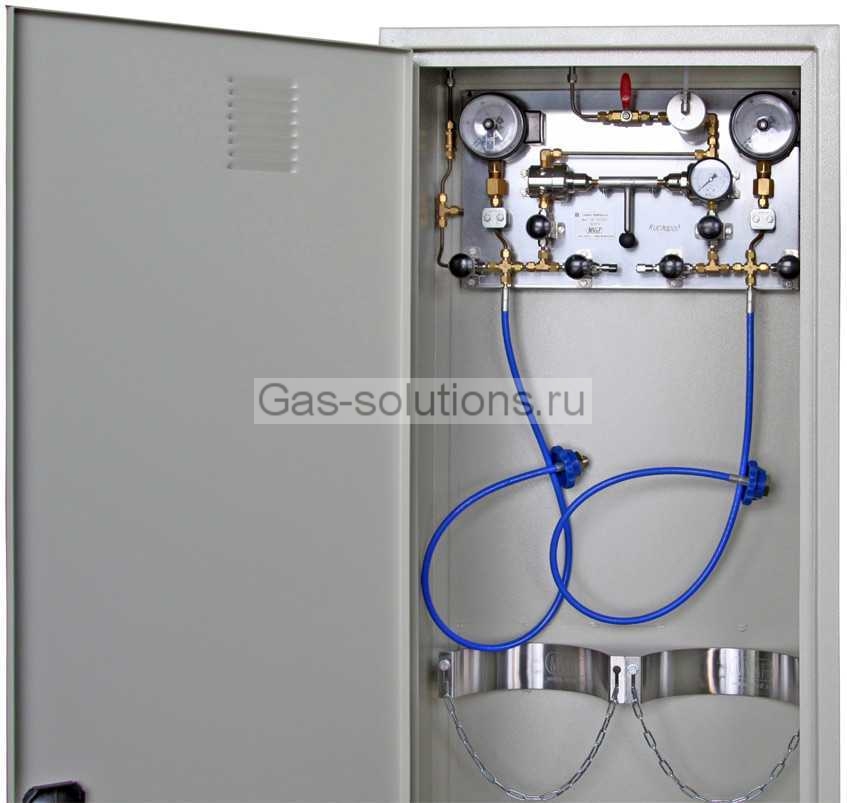

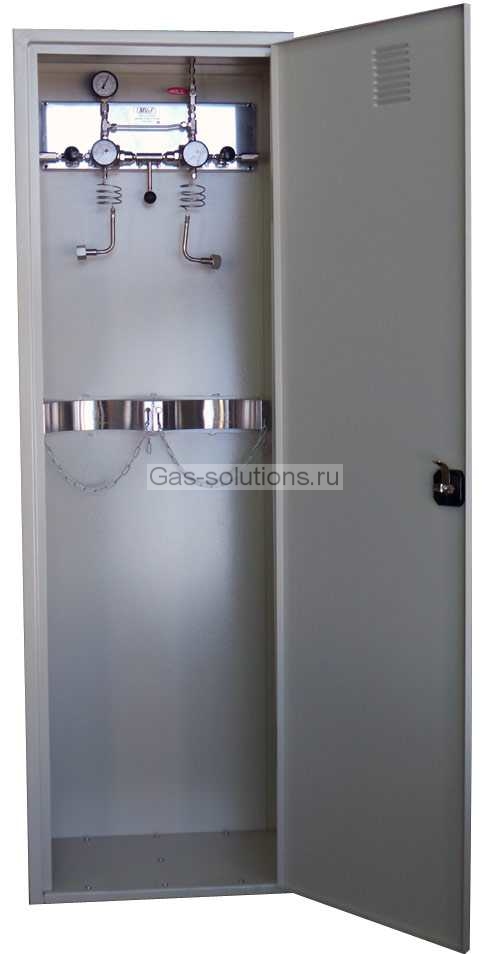

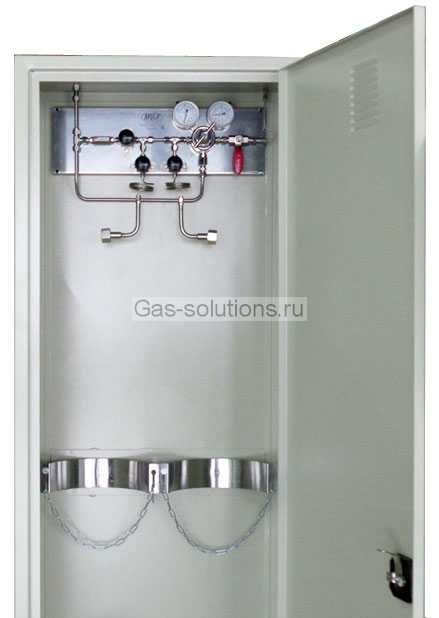

шкаф позволяет обеспечить требования безопасности ПБ 11-544-03
рампа монтируется на стойке с ложементами для баллонов без использования шкафов

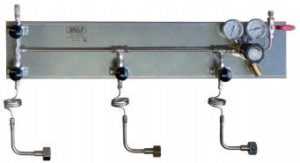

панельный монтаж без шкафа и без стойки. Заказчик самостоятельно крепит панель и ложементы к стене или другой несущей конструкции.

Рампы в исполнении С и П Прекомендуется устанавливать в газораспределительном пункте.
