Рампы для чистых газов РР6

rampi_razryadnie_2img_67871-brampa-argon-shkav

Цена по запросу

Назначение: аналитика, газовая хроматография, атомная абсорбционная спектрометрия, микроэлектроника, лазерная техника, фармацевтика и т.д.
Рампы разрядные серии РР6 обеспечивает подачу газов чистоты 6.0 (99,9999% об.) из баллонов в магистраль. Современные качественные комплектующие и технические решения используемые в рампе РР6 гарантируют неиз-менность качества газа. В конструкции рампы применяются трубные фитинги из нержавеющей стали, регуляторы давления с нержавеющими мембранами, змеевики к баллонам из нержавеющей стали со встроенным фильтром и обратным клапаном. Все элементы закреплены на нержавеющей панели. Рампа может быть дополнительно укомплектована устройствами финишной очистки, которые удаляют из газа нежелательные примеси — влагу, кислород, углеводороды и предохраняют дорогостоящее оборудование заказчика и технологические процессы в случае ошибочного подключения баллона с газом ненадлежащего качества. Рампа РР6 предназначена для подачи азота, углекислого газа, гелия, аргона, кислорода, водорода, пропана, ацетилена, метана, этана, криптона, ксено-на, неона, моносилана, элегаза и газовых смесей, а также для коррозионно и химически активных газов, таких как аммиак, хлористый водород, сероводород. Для продуктов разделения воздуха, гелия, водорода, метана, углекислоты, окиси углерода на коллекторе устанавливаются манометры с диапазоном измерения от 0 до 250 бар. Для пропана от 0 до 25 бар, для ацетилена от 0 до 40 бар; для специальных газов в соответствии с их индивидуальными характеристиками. Продукция сертифицирована на соответствие техническому регламенту о безопасности машин и оборудования Российской Федерации.

Кодировка рампы

Примечания:
  1. рукоятка одного из регуляторов заблокирована, а рукоятка на втором регуляторе указывает на ветвь, расходование газа из которой предпочтительней. После того как газ в баллонах предпочитаемой ветви закончится, автоматически газ начнёт расходоваться из второй ветви. После замены баллонов на первой ветви, следует поменять приоритет в сторону второй ветви, чтобы продолжать опорожнять баллоны второй ветви, в то время как баллоны первой ветви будут оставаться в резерве полными
  2. в рампах для горючего газа монтируется общий дренажный коллектор
  3. в рампах для кислорода запорная арматура высокого давления и регуляторы давления применяются из никелированной латуни и обезжирены
  4. вся арматура рамп для коррозионно-активных газов выполняется только из нержавеющей стали, а также монтируется общий дренажный коллектор
  5. шкаф позволяет обеспечить требования безопасности ПБ 11-544-03
  6. рампа монтируется на стойке с ложементами для баллонов без использования шкафов
  7. панельный монтаж без шкафа и без стойки. Заказчик самостоятельно крепит панель и ложементы к стене или другой несущей конструкции.
Рампы в исполнении С и П Прекомендуется устанавливать в газораспределительном пункте.

Описание

Рампы разрядные серии РР6 обеспечивает подачу газов чистоты 6.0 (99,9999% об.) из баллонов в магистраль. Современные качественные комплектующие и технические решения используемые в рампе РР6 гарантируют неиз-менность качества газа. В конструкции рампы применяются трубные фитинги из нержавеющей стали, регуляторы давления с нержавеющими мембранами, змеевики к баллонам из нержавеющей стали со встроенным фильтром и обратным клапаном. Все элементы закреплены на нержавеющей панели. Рампа может быть дополнительно укомплектована устройствами финишной очистки, которые удаляют из газа нежелательные примеси — влагу, кислород, углеводороды и предохраняют дорогостоящее оборудование заказчика и технологические процессы в случае ошибочного подключения баллона с газом ненадлежащего качества. Рампа РР6 предназначена для подачи азота, углекислого газа, гелия, аргона, кислорода, водорода, пропана, ацетилена, метана, этана, криптона, ксено-на, неона, моносилана, элегаза и газовых смесей, а также для коррозионно и химически активных газов, таких как аммиак, хлористый водород, сероводород. Для продуктов разделения воздуха, гелия, водорода, метана, углекислоты, окиси углерода на коллекторе устанавливаются манометры с диапазоном измерения от 0 до 250 бар. Для пропана от 0 до 25 бар, для ацетилена от 0 до 40 бар; для специальных газов в соответствии с их индивидуальными характеристиками. Продукция сертифицирована на соответствие техническому регламенту о безопасности машин и оборудования Российской Федерации.
Рампа разрядная азотная на два баллона РР6-1х2-Р-1-7-Л-И-21-Л4-П Рампа разрядная гелиевая на три баллона РР6-1х3-Р-1-7-Л-И-21-В4-П

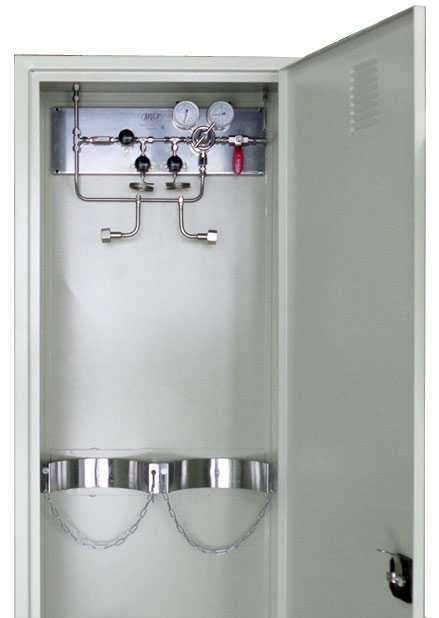

Рампа разрядная аргоновая на два баллона в шкафном исполнении РР6-1х2-Р-1-17-Л-И-21-В2-Ш
Рампа разрядная кислородная с автоматическим переключением в шкафном исполнении РР6-2х1-А-1-16-Л-И-01-В4-Ш-МЭ;П0;ЗК С опциями: электроконтактные манометры, продувка азотом от внешнего источника, пневматический запорный клапан; Конструкция соответствует требованиям ГОСТ 12.2.052-81 «Оборудование, работающее с газообразным кислородом
Рампа разрядная на 2 баллона с автоматическим переключением в шкафном исполнении

Кодировка рампы

Примечания:
  1. рукоятка одного из регуляторов заблокирована, а рукоятка на втором регуляторе указывает на ветвь, расходование газа из которой предпочтительней. После того как газ в баллонах предпочитаемой ветви закончится, автоматически газ начнёт расходоваться из второй ветви. После замены баллонов на первой ветви, следует поменять приоритет в сторону второй ветви, чтобы продолжать опорожнять баллоны второй ветви, в то время как баллоны первой ветви будут оставаться в резерве полными
  2. в рампах для горючего газа монтируется общий дренажный коллектор
  3. в рампах для кислорода запорная арматура высокого давления и регуляторы давления применяются из никелированной латуни и обезжирены
  4. вся арматура рамп для коррозионно-активных газов выполняется только из нержавеющей стали, а также монтируется общий дренажный коллектор
  5. шкаф позволяет обеспечить требования безопасности ПБ 11-544-03
  6. рампа монтируется на стойке с ложементами для баллонов без использования шкафов
  7. панельный монтаж без шкафа и без стойки. Заказчик самостоятельно крепит панель и ложементы к стене или другой несущей конструкции.
Рампы в исполнении С и П Прекомендуется устанавливать в газораспределительном пункте.

Характеристики

Рампа разрядная азотная на два баллона РР6-1х2-Р-1-7-Л-И-21-Л4-ПРампа разрядная гелиевая на три баллона РР6-1х3-Р-1-7-Л-И-21-В4-П
