Газовая рампа Linde HiQ REDLINE серия A 208

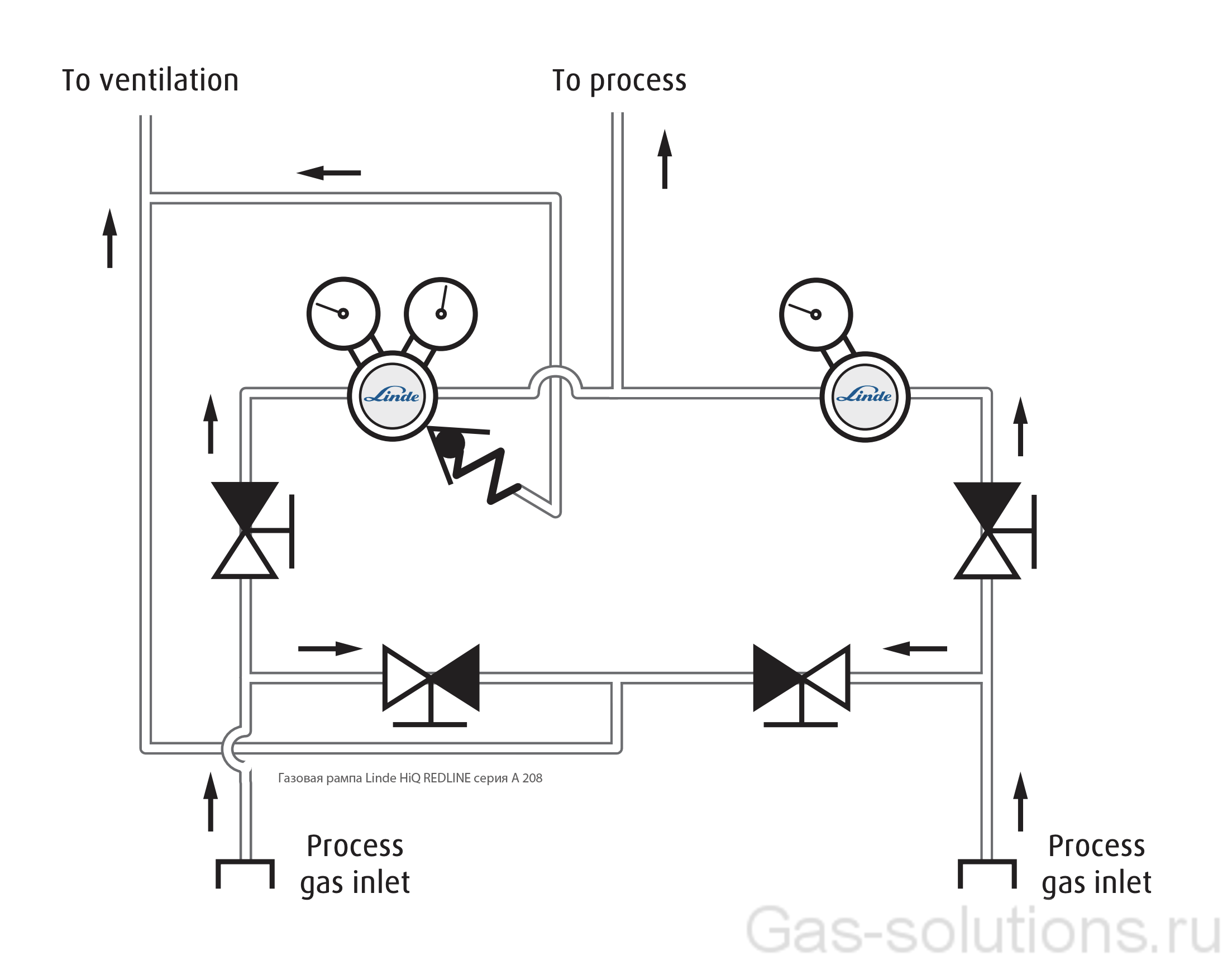

Газовая рампа Linde HiQ REDLINE серия A 208Газовая рампа Linde HiQ REDLINE серия A 208_чертежГазовая рампа Linde HiQ REDLINE серия A 208_схема

Цена по запросу

Полуавтоматическая1 одноступенчатая двуплечевая газовая рампа для инертных газов (аргон, гелий, кислород, водород) и газовых смесей до качества 6.0 в баллонах/моноблоках с продувкой рабочим газом2
Основные характеристики
Входное давление (бар), max 230
Выходное давление (бар) 14 +3/-3
50 +8/-10
-
-
-
-
Максимальный расход 30 нм3/ч (N2)
Рабочая температура (°C) -20- +70
Материал корпуса хромированная  латунь3 / нержавеющая сталь 316L
Материал мембраны Нastelloy®
Материал уплотнения PVDF / PCTFE
Соединение (баллоны/моноблоки) 2 или 4
Габаритные размеры ДхШхВ (мм), max 400х155х156
Вес (кг)
Артикул по запросу4
Монтируется на консоли из нержавеющей стали и состоит из:
  • 2 редуктора давления
  • манометры5 на входе и выходе
  • защитный клапан
  • продувочный блок6
  • гибкий шланг (РВД)/pigtail (coil, спиральная нержавеющая трубка) – опционально по артикулу
  • тип резьбы на вход и выход в соответствии с запросом
1полуавтоматическая газовая рампа должна быть подключена к блоку сигнализации для своевременной смены баллонов 2непрерывная подача чистых газов, автоматическое переключение без внешнего вспомогательного питания, положительная индикация активного плеча, система продувки рабочим газом, высокая пропускная способность, компактная конструкция 3 никелированная/хромированная латунь – из данных производителя 4 есть модели с объединенными продувочным и защитными клапана в единый коллектор (A208/R) 5 электроконтактные манометры – опционально по артикулу 6 продувочный блок позволяет избежать попадание загрязняющих веществ в технологическую линию после замены баллонов/моноблоков

Описание

Основные характеристики
Входное давление (бар), max 25
Выходное давление (бар) 1,5
2,5
-
-
-
-
Максимальный расход 61 м3/ч
Рабочая температура (°C) -30 - +60
Материал корпуса Латунь
Материал мембраны EPDM
Материал уплотнения PA
Соединение (баллоны/моноблоки) 1 и более*
Габаритные размеры Д´Ш´В (мм), max 580х200х194
Вес (кг) 9,6-16,6
Артикул
Монтируется на консоли из нержавеющей стали и состоит из:
  • редуктор давления
  • манометр на входе и выходе
  • защитный клапан
  • запорный вентиль
  • огнепреградительный клапан
  • гибкий шланг (РВД)/pigtail (coil, спиральная нержавеющая трубка) – в соответствии с запросом
  • тип резьбы на вход и выход - в соответствии с запросом
*возможна установка дополнительного блока расширения
