Газовая рампа Linde HiQ BASELINE серия A 108

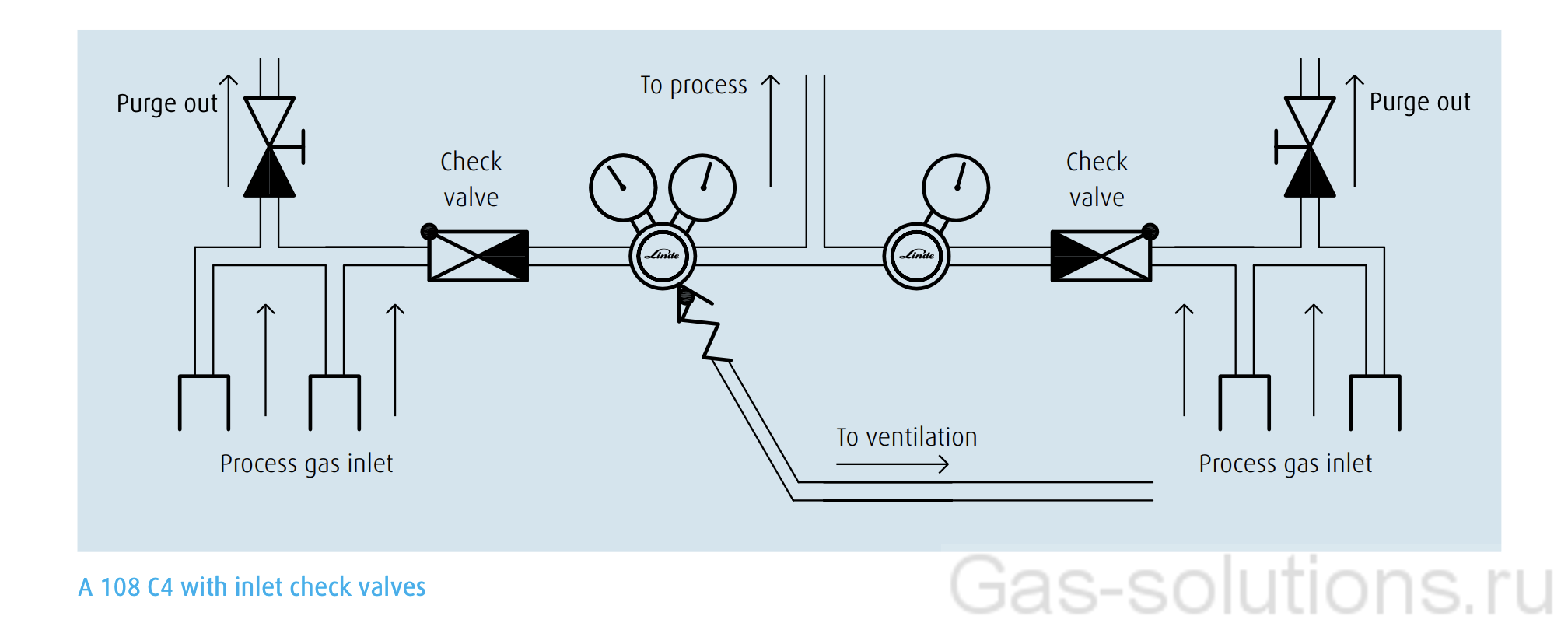

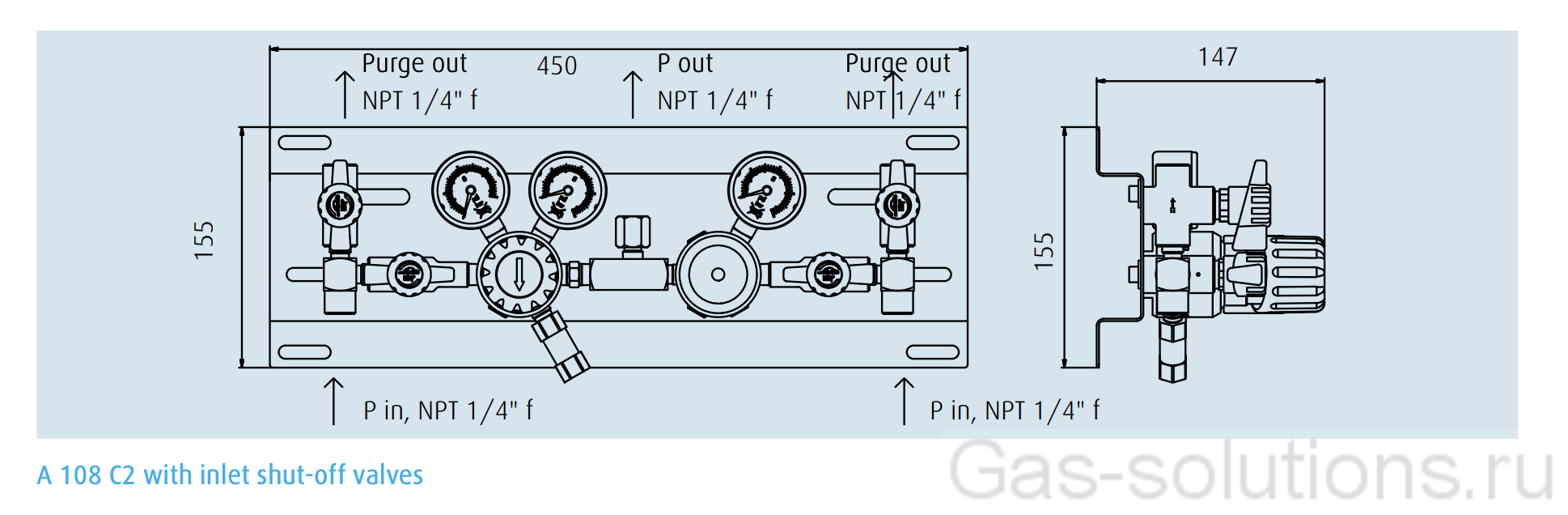

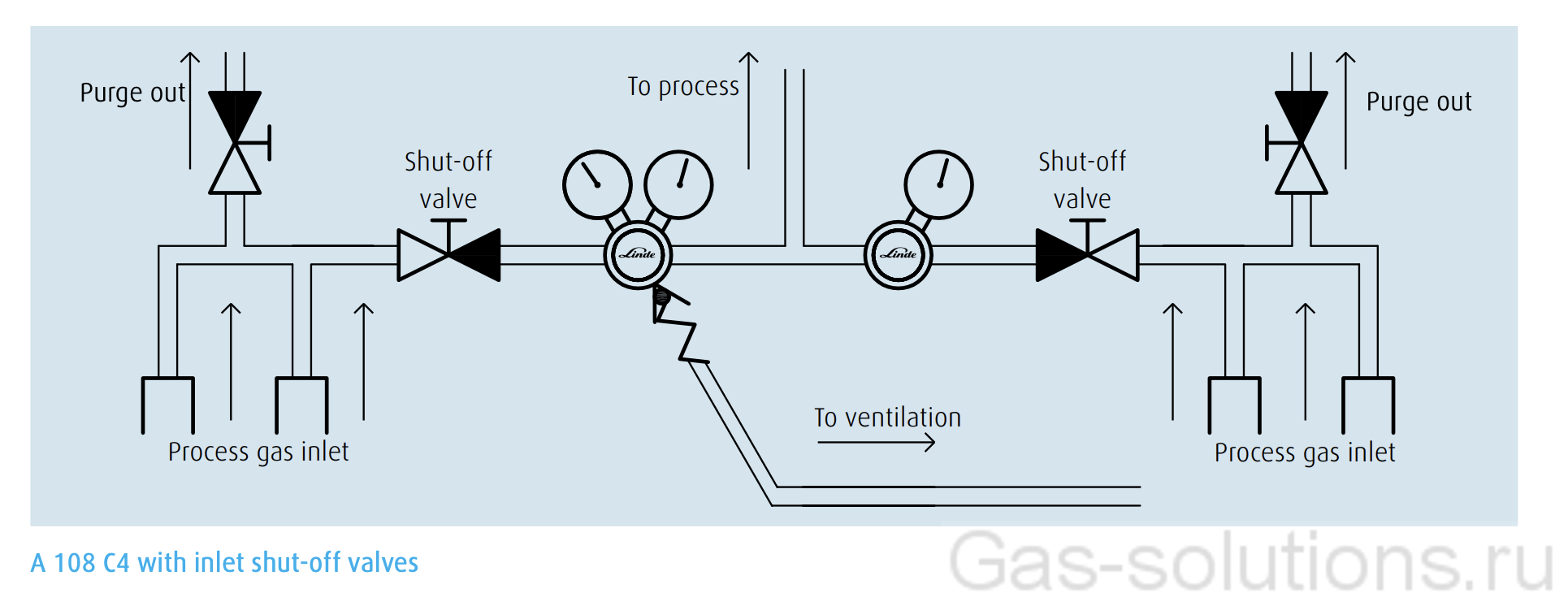

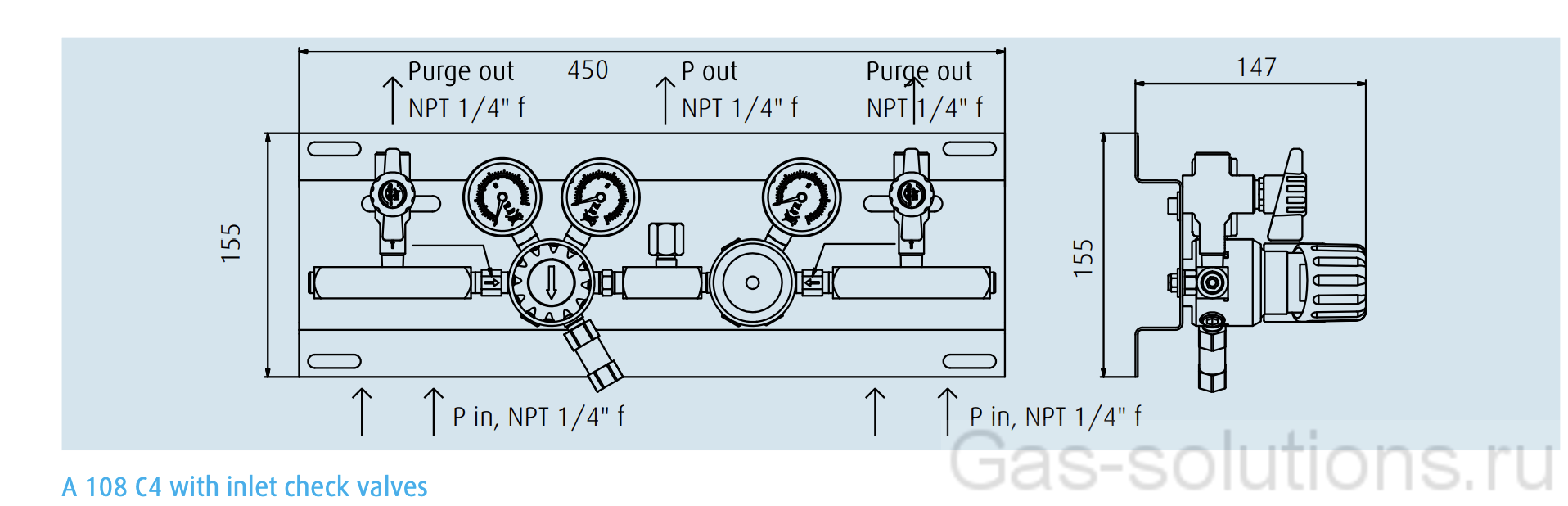

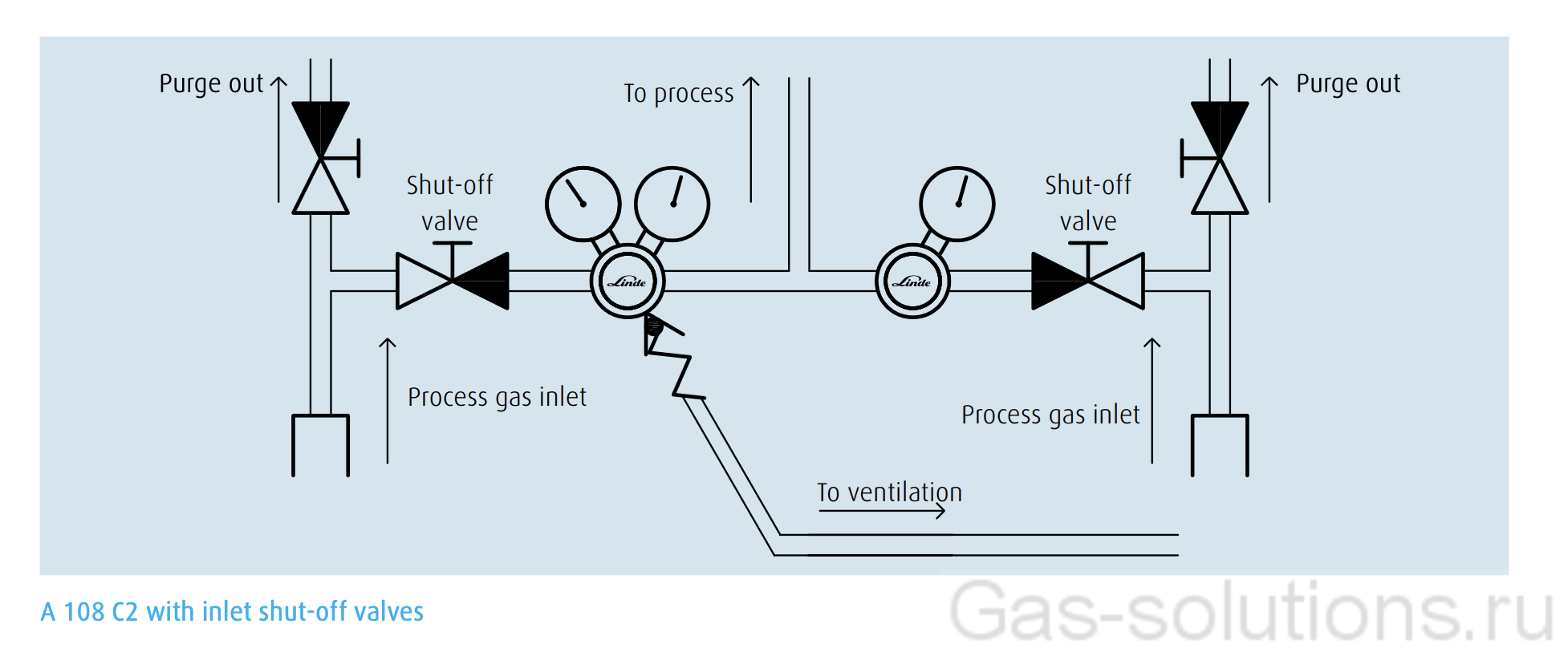

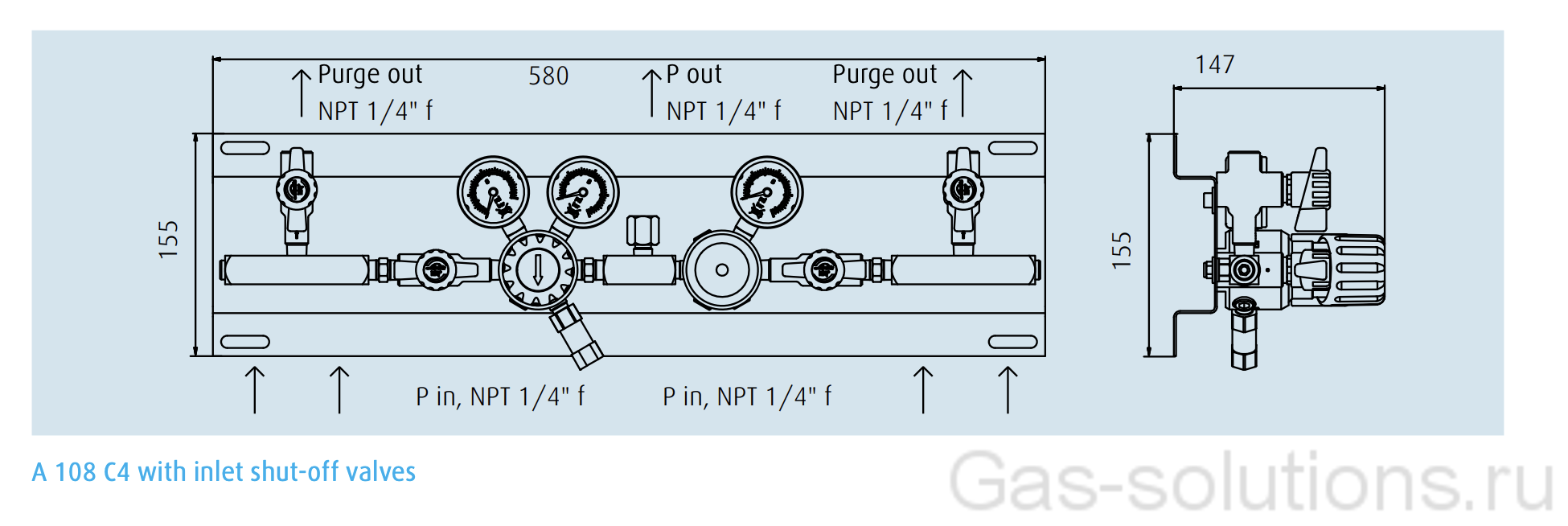

Linde HiQ BASELINE серия A 108Linde HiQ BASELINE серия A 108 C2_чертежLinde HiQ BASELINE серия A 108 C2_чертеж2Linde HiQ BASELINE серия A 108 C2_схема2Linde HiQ BASELINE серия A 108 C4_чертежLinde HiQ BASELINE серия A 108 C4_схемаLinde HiQ BASELINE серия A 108 C4_чертеж2Linde HiQ BASELINE серия A 108 C4_схема2

Цена по запросу

Полуавтоматическая одноступенчатая двуплечевая газовая рампа для инертных газов (аргон, гелий, кислород, водород) и газовых смесей до качества 5.0 в баллонах/моноблоках.
Основные характеристики
Входное давление (бар), max 230
Выходное давление (бар) 14 +3/-3
-
-
-
-
-
Максимальный расход 35 нм3/ч (N2)
Рабочая температура (°C) -20- +70
Материал корпуса хромированная  латунь*
Материал мембраны нержавеющая сталь
Материал уплотнения PVDF
Соединение (баллоны/моноблоки)
Габаритные размеры ДхШхВ (мм), max 450-580**х155х147
Вес (кг)
Артикул по запросу
Монтируется на консоли из нержавеющей стали и состоит из:
  • 2 редуктора давления
  • манометры*** на входе и выходе
  • защитный клапан
  • запорный вентиль
  • продувочные блоки
  • гибкий шланг (РВД)/pigtail (coil, спиральная нержавеющая трубка) – опционально по артикулу
  • тип резьбы на вход и выход в соответствии с запросом
* никелированная/хромированная латунь – из данных производителя ** см. чертежи *** электроконтактные манометры – опционально по артикулу

Описание

Основные характеристики
Входное давление (бар), max 25
Выходное давление (бар) 1,5
2,5
-
-
-
-
Максимальный расход 61 м3/ч
Рабочая температура (°C) -30 - +60
Материал корпуса Латунь
Материал мембраны EPDM
Материал уплотнения PA
Соединение (баллоны/моноблоки) 1 и более*
Габаритные размеры Д´Ш´В (мм), max 580х200х194
Вес (кг) 9,6-16,6
Артикул
Монтируется на консоли из нержавеющей стали и состоит из:
  • редуктор давления
  • манометр на входе и выходе
  • защитный клапан
  • запорный вентиль
  • огнепреградительный клапан
  • гибкий шланг (РВД)/pigtail (coil, спиральная нержавеющая трубка) – в соответствии с запросом
  • тип резьбы на вход и выход - в соответствии с запросом
*возможна установка дополнительного блока расширения
