Газовая рампа GCE DRUVA серия BMD 502/532-35

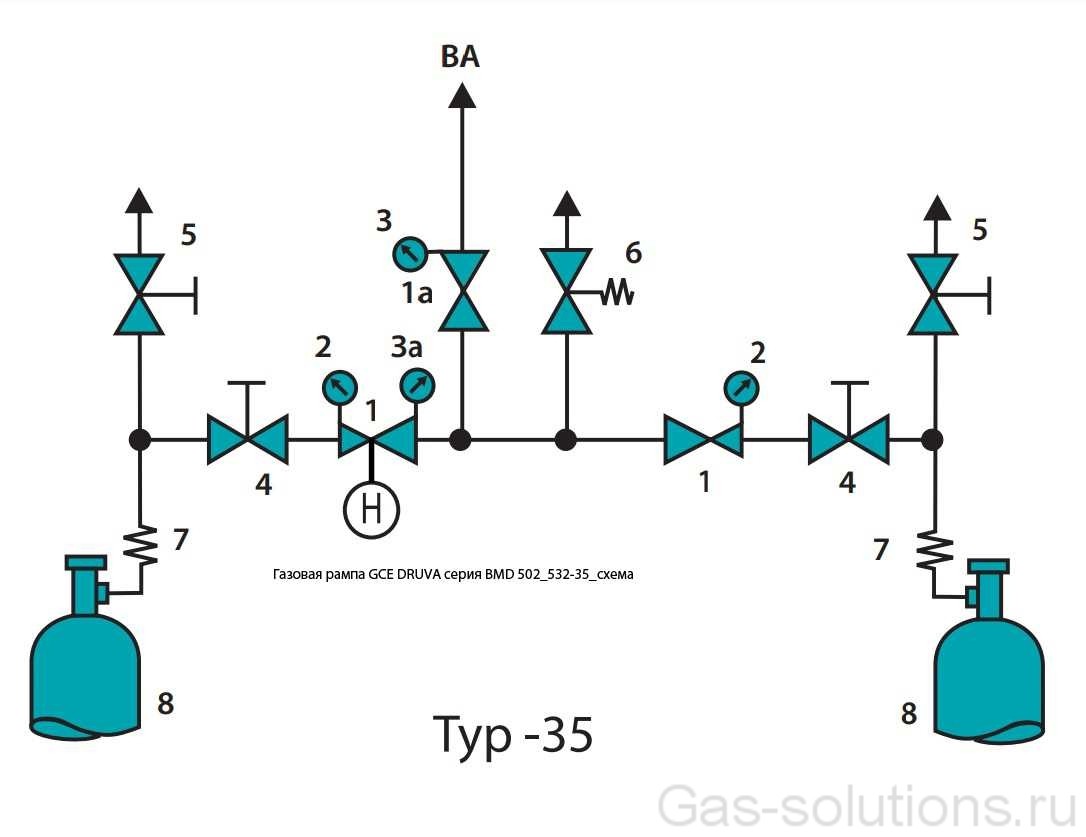

Газовая рампа GCE DRUVA серия BMD 502_532-35Газовая рампа GCE DRUVA серия BMD 502_532-35_схема

Цена по запросу

Полуавтоматическая двухступенчатая двуплечевая газовая рампа для инертных, коррозионных, горючих и окисляющих газов и газовых смесей (одобрено для кислорода) до качества 6.0 в баллонах или моноблоках с продувкой рабочим газом1
Основные характеристики
Входное давление (бар), max 230/3002
Выходное давление (бар) 0,2-3
0,5-6
1-10,5
-
-
-
Максимальный расход 11  Нм3/ч (N2)
Рабочая температура (°C) –30 – +60
Материал корпуса Нержавеющая сталь/Хромированная латунь
Материал мембраны Hastelloy
Материал уплотнения PCTFE, PTFE
Соединение (баллоны/моноблоки) 2 и более3
Габаритные размеры ДхШхВ (мм), max 400х280х200
Вес (кг) 6,7
Артикул
Монтируется на консоли из нержавеющей стали и состоит из:
  • 3 редуктора давления
  • манометры на входе и выходе4
  • защитный клапан
  • запорные вентили на входе и выходе
  • продувочные клапаны
  • гибкий шланг (РВД)/pigtail (coil, спиральная нержавеющая трубка) – опционально по артикулу
  • тип резьбы на вход и выход в соответствии с запросом
  1 При падении давления ниже заданного уровня в активном баллоне произойдет переключение на полный баллон. Это возможно благодаря двум встроенным редукторам давления, предварительно настроенным на несколько разное уровни давление и подключенные к их выходным портам. После перемещения рычага в направлении полного баллона, возможна замена пустых баллонов без прерывания потока газа. 2 BMD 500/530-39 входное давление = 230 бар, BMD 500/532-39 входное давление = 300 бар 3опциональные модули до 2x4 баллона - устанавливается блок расширения 4 опционально электроконтактные манометры

Описание

Основные характеристики
Входное давление (бар), max 25
Выходное давление (бар) 1,5
2,5
-
-
-
-
Максимальный расход 61 м3/ч
Рабочая температура (°C) -30 - +60
Материал корпуса Латунь
Материал мембраны EPDM
Материал уплотнения PA
Соединение (баллоны/моноблоки) 1 и более*
Габаритные размеры Д´Ш´В (мм), max 580х200х194
Вес (кг) 9,6-16,6
Артикул
Монтируется на консоли из нержавеющей стали и состоит из:
  • редуктор давления
  • манометр на входе и выходе
  • защитный клапан
  • запорный вентиль
  • огнепреградительный клапан
  • гибкий шланг (РВД)/pigtail (coil, спиральная нержавеющая трубка) – в соответствии с запросом
  • тип резьбы на вход и выход - в соответствии с запросом
*возможна установка дополнительного блока расширения
