Автоматизированная дистанционная система управления газовым хозяйством

Использование криогенных емкостей все больше набирает популярность. Так как это намного удобнее при высоком потреблении и исключает работу с большим количеством баллонов, процесс работы с которыми наиболее трудоемкий и затратный. Газовые компании используют транспортные ёмкости для доставки криогенного жидкого газа в резервуары. Приобретение криогенной емкости для заказчика также является большой инвестицией. Поэтому необходимо эффективно использовать эти активы. Как поставщик газа, вы хотите точно знать объемы и сроки поставки газа, как потребитель газа - иметь оптимальную цену доставки и стабильную работу производства. Для этого обе стороны должны знать, сколько жидкого газа находится в емкости и как он расходуется. Понимание и планирование запасов газа имеет решающее значение для правильной эксплуатации состояния газового хозяйства и является важным элементом, влияющим на стабильную работу производства. В процессе ручного мониторинга резервуаров значимое место занимает человеческий фактор. По итогу часто газ заканчивается внезапно и начинаются отчаянные экстренные звонки в газовую компанию с просьбой немедленно доставить необходимый объем газа. Для производства и логистики требуется время, которое может стать критичным для предприятия. Отсутствие газа может нанести непоправимый вред или привести к значительным издержкам. Автоматизированная дистанционная система управления позволяет осуществлять мониторинг вашего газового хозяйства. Поставщик сможет управлять своим производством и использовать свои логистические активы наиболее эффективно. У пользователя появляется возможность управлять своими поставками газа, имея в запасе дополнительное время. Система передает данные о состоянии криогенных емкостей в любое время через интернет поставщику газа и ответственному лицу на предприятии. В случае понижения уровня газа до критичной отметки система автоматически предупредит обе стороны. Это помогает оптимизировать доставку и способствует снижению ее стоимости. Пользовательский интерфейс основан на мониторинге технологического процесса. Хранение показаний давления и уровня сжиженного газа в «облаке» автоматически защищает от потери данных и обеспечивает неограниченное хранение информации. Встроенный алгоритм прогноза показывает потребление в течение следующих 24-48 часов. Система будет держать вас в курсе, где бы вы ни находились, отправляя оповещения на мобильное устройство по электронной почте/SMS, исключая потребность в экстренных вызовах и позволяя эффективно управлять системой.

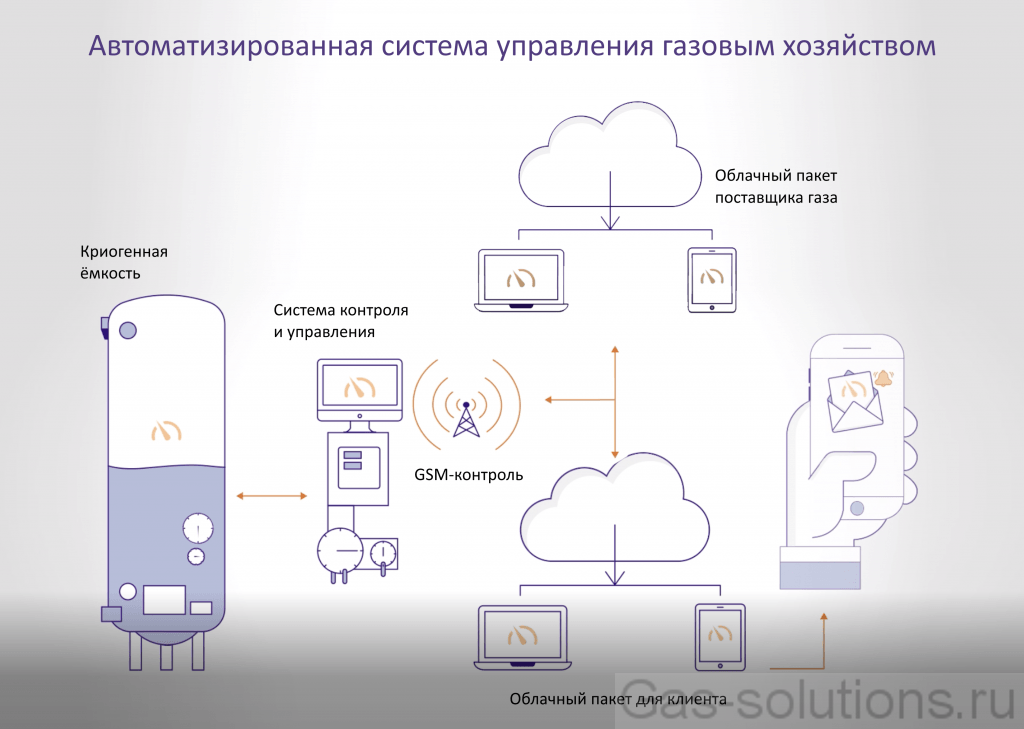

Схема работы

Автоматизированная дистанционная система управления газовым хозяйством

Система состоит из шкафа со свободно программируемым контроллером PLC с запрограммированными алгоритмами контроля и управления, а также сенсорной панели оператора. PLC получает информацию с периферийных устройств (различных датчиков, уровнемера и т.п.) посредством аналоговых и дискретных сигналов. Цифровые значения полученных и измеренных сигналов отображаются на панели оператора на мнемонической схеме, которая представлена схемой технологической. Сенсорная панель дает возможность местного, локального отображения протекания процесса газификации и непосредственного управления им, т.е. управления исполнительными механизмами – включение световой и звуковой сигнализации, отображения аварийных и технологических сообщений системы газификации, управление отсечными клапанами, работа с данными расходомеров газа и датчиками контроля загазованности технологической площадки и мн. другое. Удаленный доступ осуществляется посредством сети Интернет, через защищенный VPN канал к рабочему столу панели оператора с персонального ПК или любого мобильного устройства, с установленным на нем бесплатным программным обеспечением VNC клиент. Возможно одновременное подключение к рабочему столу панели до десяти пользователей одновременно с разграниченным правом доступа для управления системой газификации. Опционально, возможна установка GSM модема и программирование, например, некоторых аварийных событий, вследствие которых, ответственные лица получат на свои сотовые телефоны соответствующие СМС (низкий уровень жидкости, высокое рабочее давление резервуара или на выходе газификатора и т.п) и также, соответственно, возможно обратное СМС управление системой. В итоге – имеем автоматизированную систему управления процессами газификации, с возможностью осуществления любой желаемой программы контроля и управления, свободно масштабируемую периферийно (любое кол-во датчиков и исполнительных механизмов), с разграниченным как локально на панели, так и удаленным доступом.

Проблемы мониторинга сжиженного газа при ручном сборе данных

- человеческий фактор имеет решающее значение; - уровень квалификации и ответственности персонала; - отсутствие последовательности и регулярности; - человеческая ошибка при чтении и записи данных и типичная проблема с ошибками переноса чисел; - точность ведения своевременных ручных записей затрудняет анализ данных; - частые экстренные обращения за поставкой газа, что ведет к увеличению стоимости доставки, увеличению издержек и простоев производства; - невозможность отследить утечку газа; -недоиспользованные производственные и складские активы из-за неэффективных и неточных методов мониторинга.

Эффективное управление криогенными емкостями, аудит и периодическая инвентаризация газа являются трудоемкими и сложными.

Преимущества автоматизированной системы

- Планирование доставки точно в срок. - Исключение простоев и аварийных поставок газа. - 24/7 доступ к онлайн информации о состоянии газа в резервуаре из любой точки мира с любого устройства, подключенного к интернету. Если что-то случится, вы узнаете об этом первым и сможете обеспечить быстрое решение вопроса. - Возможность проведения анализа работы. Хранение всех показаний в «облаке» автоматически защищает от потери данных и обеспечивает неограниченное хранение информации. - Встроенный алгоритм прогноза показывает потребление в течение следующих 24-48 или более часов - Оповещения и уведомления будут держать вас в курсе, где бы вы не находились с помощью электронной почты/SMS, уменьшая потребность в экстренных вызовах и позволяя эффективно управлять газовым хозяйством. - Просмотр, управление и оптимизация нескольких устройств и условий доступа по требованию. - Максимальная защита данных. - Удобное веб-управление - Оптимизация логистики и снижение затрат на доставку. - Входной и выходной контроль параметров газа (качество, объем). - Управление оборудованием на площадке: испарителями, нагревателями, смесителями. - Управление арматурой (вентилями и редукторами)

Система управления может не только отслеживать основные критические параметры (уровень и давление газа), но открыть/закрыть клапана, переключить испарители, сделать входной / выходной контроль газа, анализировать например, сварочную смесь, при этом собирая все данные и отправляя их в облако для дальнейшего анализа и статистики. Также может быть запрограммирована на отключение смс-кой в случае экстренной ситуации.

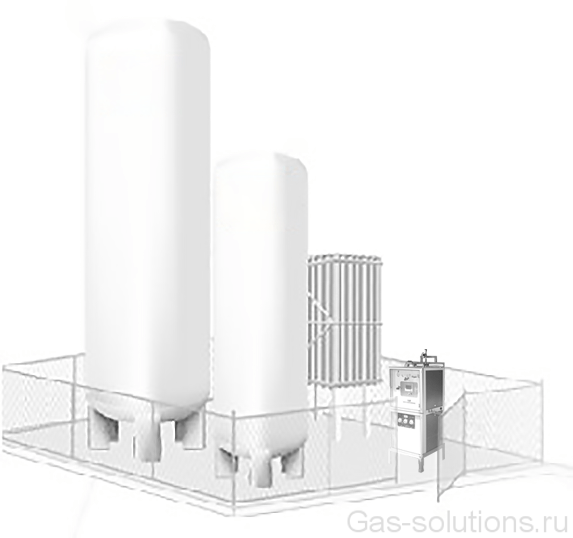

Система позволяет управлять не только одной криогенной емкостью, но и целым газовым хозяйством (несколько криогенных емкостей, испарители, газовые смесители).

Ключевые особенности

Повышение эффективности сотрудничества поставщик - потребитель на основе прогнозной аналитики.
Проактивный сервисный подход.
Встроенная прогностическая аналитическая технология, которая помогает оптимизировать график регулярной и своевременной доставки.

За рубежом подобные системы активно используются еще с конца 20 века. При этом чаще всего подобные системы своим клиентам устанавливают сами газовые компании. В России такие системы также применяются, но в основном по инициативе потребителей газа. Производство и доставка сжиженного газа в нужное время имеет решающее значение для успеха и устойчивости бизнеса - как для поставщика, так и для клиента. В конце концов, что хорошего в системе мониторинга, которую нужно постоянно контролировать? Печатная версия статьи в журнале GASWORLD. Технические газы. Транспортировка. Хранение. Май-июнь, 2019 Присылайте запрос на почту sale@gas-solutions.ru и наши специалисты подскажут, как встроить такую систему в ваше газовое хозяйство.
